Raspberry Pi Pico - 如何一次設定多個GPIO (Mask Set)

在Raspberry Pi Pico程式中，我們通常會使用gpio_set()來設定一個腳位的數值。像是在簡單的Blink程式中，我們會這樣寫：

    while(true) {
        gpio_set(led_pin, 1);
        sleep_ms(1000);
        gpio_set(led_pin, 0);
        sleep_ms(1000);
    }

如果我們要一次設定更多隻腳的話，直覺上我們可能會寫更多行的gpio_set()。

    gpio_set(pin1, value1);
    gpio_set(pin2, value2);
    // ...
    gpio_set(pinN, valueN);

這樣子如果要設定N隻腳的話，就要寫N行程式，有點沒效率。其實有更聰明的方法可以只用一行就達到一樣的目的，這個方法叫做mask set。在實作之前，我們需要了解一下GPIO的數值(0和1)是怎麼被設定的。

GPIO Register

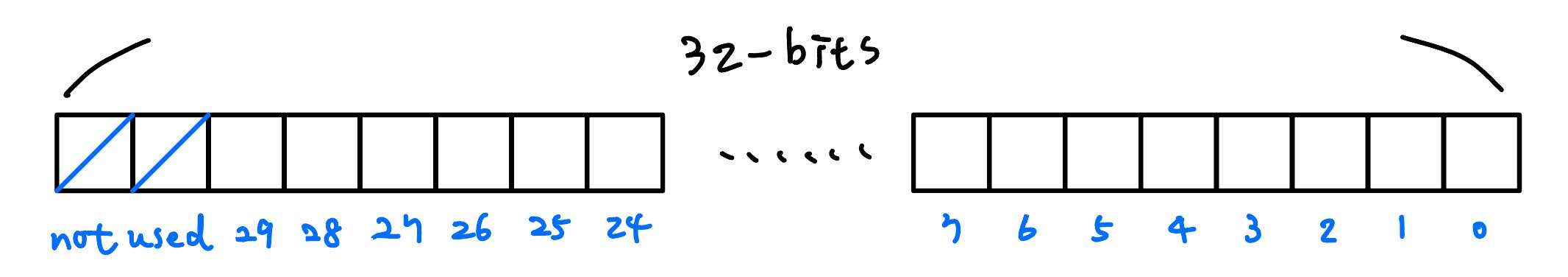

以RP2040為例，我們總共有30個GPIO可以使用。這些GPIO的狀態可以是0或是1，因此很適合用一個32-bit register來存他們全部人的狀態。在這個register中，每一個bit會對應到一隻腳，如下圖所示。

除此之外，還需要把每個GPIO分別是輸出還是輸入存下來，這個資料也是存在另一個32-bit register中。在RP2040上，控制GPIO的基本操作的register有三個：

GPIO_OE：儲存該腳位做為輸出(1)還是輸入(0)。
GPIO_OUT：儲存若該腳位做為輸出，要輸出的數值(0或1)。
GPIO_IN：儲存該腳位的實際數值，作為輸入使用，只可以讀取。

所以，如果我們要一次設定多個GPIO的數值的話，我們只要把要設定的0和1排好，寫進GPIO_OUT register就好了！

Bit Mask

不知道讀者有沒有發現，上面介紹的直接寫進GPIO_OUT register的方法有一個小問題，那就是寫一次30隻腳的值都會被改掉。假如我們只想要改變其中幾隻腳怎麼辦？這時候就要用bit mask。 Bit mask是一串0和1，因為RP2040的register是32-bit，所以每一個bit mask也有32個bit。 Bit mask中1的地方代表這隻腳的數值是我們想要改的。例如我們假如想要改GPIO2到GPIO8的話，對應到的bit mask就會是0b00000000_00000000_00000001_11111100。但是打一整串0和1太麻煩了，所以在程式裡面我們都直接打十六進位，剛才的bit mask就會變成0x000001FC。 (大家一定要熟悉二進位跟十六進位的轉換啊啊啊！)

有了這個bit mask之後我們就可以透過一些bitwise operation來做到只改變bit mask中是1的位置。

Bitwise operation

Bitwise的意思是一個bit一個bit來做，也就是說這些operation只會動到兩個register中相同位置的bit，不會被其他位置影響到。重要的bitwise operation有：

NOT(~)：把輸入的0變1、1變0。
AND(&)：兩個輸入都是1，才會輸出1。換句話說，有一個是0，就會輸出0。
OR(|)：兩個輸入只要有一個是1，就會輸出1。換句話說，要兩個都是0才會輸出0。
XOR(^)：兩個輸入恰有一個是1的時候，才會輸出1。

我們直接來看一個例子，有一個8-bit的數值B7...B0，跟一個bit mask 0x0f：

用AND之後，只會留下bit mask裡面是1的位置，剩下的會變成0。
用OR之後，只會留下bit mask裡面是0的位置，剩下的會變成1。
用XOR之後，bit mask裡面是1的位置會不變，而bit mask裡面是1的位置會變相反。

所以說怎麼去改一個register然後只動到bit mask裡面是1的位置呢？

用bit mask的相反，跟原本的register做AND。這時候我們想要改的那些bit會變成0。
用bit mask跟想要寫進去的數值做AND，確保其他的bit都是0。
把第二步的結果跟第一步改好的register做AND，這樣就可以把我們想改的那些bit設定成新的數值了！

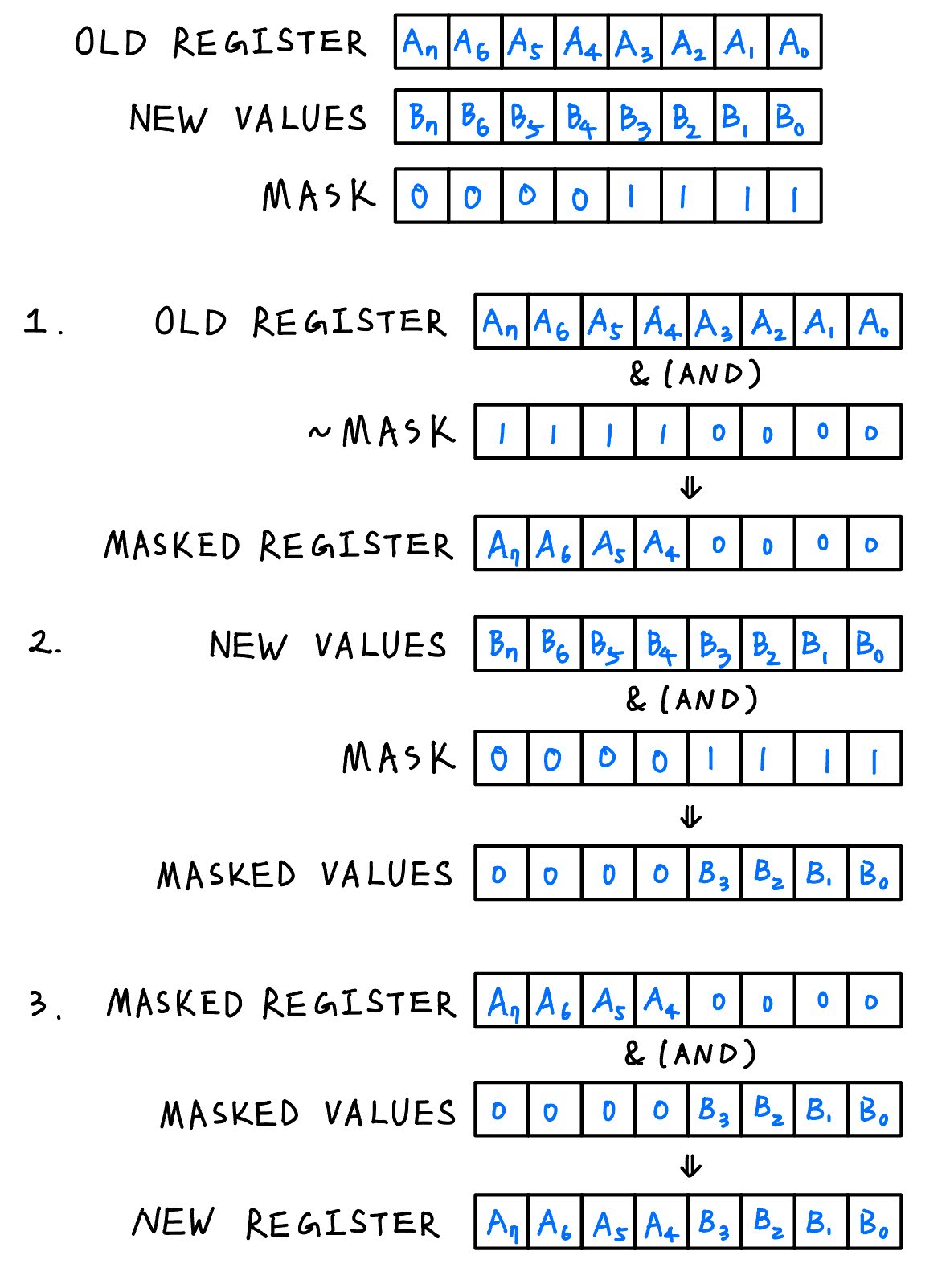

一樣我們來看一個例子，假如我們想要把一個8-bit register的最後4個bit改掉的話，利用上面的流程會是這樣：

不過pico-sdk有幫我們寫好一個function，來把這三個步驟整合在一起，實作的時候我們會直接利用。

實作

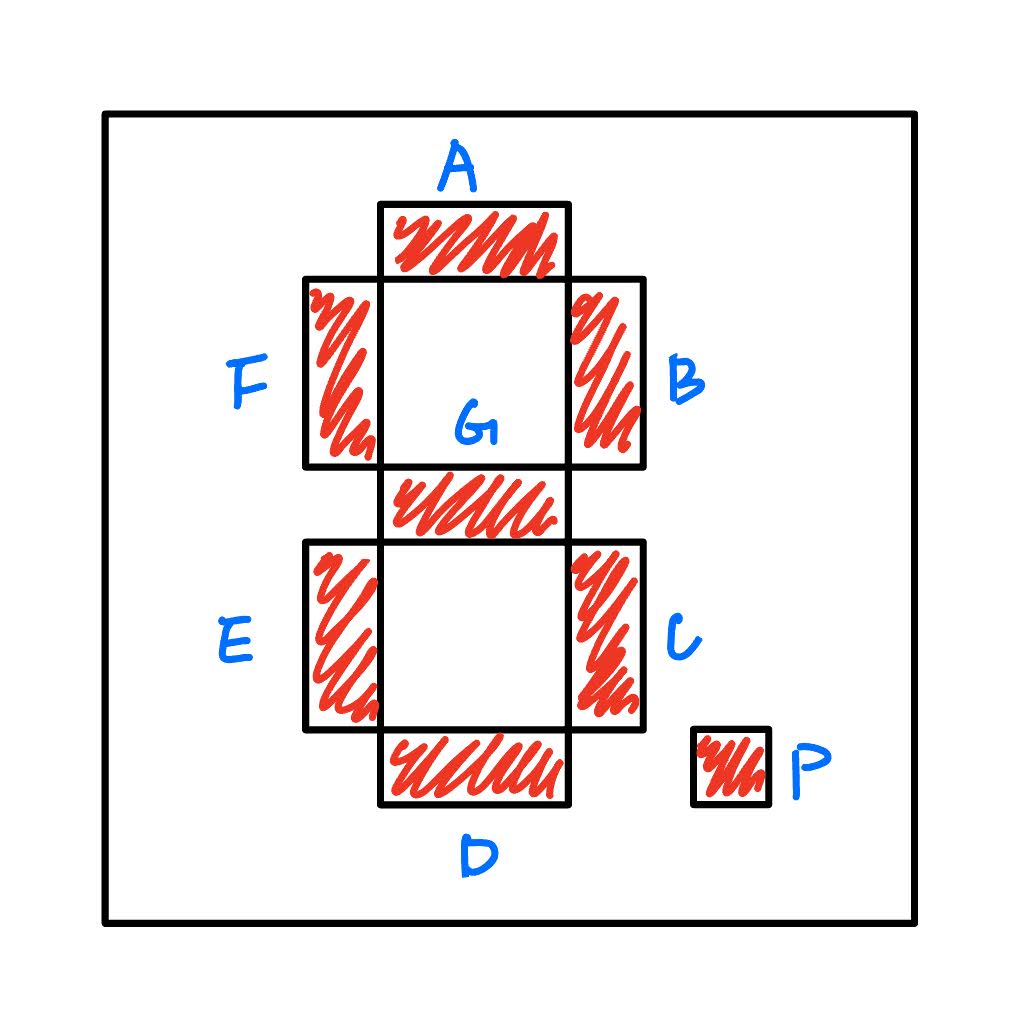

我們來利用GPIO mask set來實作驅動七段顯示器(Seven Segment Display)。七段顯示器有七個輸入ABCDEFG，我們分別接到GPIO8...GPIO2。因此，我們的bit mask就是：

const uint32_t SSD_mask = 0x000001FC;

我們想要讓七段顯示器顯示十六進位的0~F，因此需要把每個數字對應到的ABCDEFG數值先寫下來。為了方便理解和debug，我們將GFEDCBA依序存在最低的七個bit，其中1代表亮、0代表不亮。

const uint32_t SSD[16] = {      // 7-segment display code
    0x7E, 0x30, 0x6D, 0x79,     // 0111 1110, 0011 0000, 0110 1101, 0111 1001,
    0x33, 0x5B, 0x5F, 0x70,     // 0011 0011, 0101 1011, 0101 1111, 0111 0000,
    0x7F, 0x73, 0x77, 0x1F,     // 0111 1111, 0111 0011, 0111 0111, 0001 1111,
    0x4E, 0x3D, 0x4F, 0x47      // 0100 1110, 0011 1101, 0100 1111, 0100 0111
};

接下來，我們來初始化GPIO和設定方向(輸出或輸入)。和設定數值一樣，可以透過bit mask的方式來一次初始化多個GPIO，用到的function是gpio_init_mask()。這個function的輸入是一個bit mask，而它會把bit mask中是1的腳位都初始化。同樣，我們也可以一次設定多個GPIO的方向，用到的function是gpio_set_dir_out_masked()。這個function的輸入一樣是一個bit mask，而它會把bit mask中是1的腳位都設為輸出。

    gpio_init_mask(SSD_mask);
    gpio_set_dir_out_masked(SSD_mask);

最後是真正在設定七段顯示器的內容的迴圈，我們做一個簡單的每秒數一個數字的功能。我們只要用gpio_set_masked()這個function，就可以做到一次改變多個GPIO的數值的效果。這個function有兩個輸入，第一個是bit mask，第二個是數值。 Bit mask裡面是1的腳位，就會被改成數值裡面對應位置的0或是1。不過因為我們剛才是把要寫到七段顯示器的資料放在最低的7個bit，但我們是把七段顯示器接到GPIO8...GPIO2。因此，我們需要用<<把數值往左移兩個bit。最後的迴圈會長這樣：

    while(true) {
        for(int i = 0; i < 16; i++) {
            gpio_put_masked(SSD_mask, SSD[i] << 2);
                // shift data left by 2 bits to align to pins 2-8
            sleep_ms(1000);
        }
    }

Download the source code for this example.
